半导体封装热–力耦合分析

工程展示影片

走进半导体封装

约1分15秒 · 从装配到分析单独打开视频

从精细装配，到传热机理与稳态有限元结果。

展示结构与有限元模型

D2/D3/D4为精细展示结构，包含端子和四根铝键合线；这些细节不属于原五层FE几何。D5呈现传热与膨胀失配的概念机理，D6为真实稳态FE结果和独立参数工况，不是瞬态仿真。

01 / ANSYS

以数值验证建立热–力筛选基础。

独立学习与工程项目，连接五体封装模型、数值检查和自动化参数研究。

5 W 基准 · 环境 / TREF 25 °C · h = 1000 W/(m²·K)

热输入: 5 W
最高温度: 38.786 °C
最大总位移: 3.191 μm
焊料节点平均等效应力: 16.989 MPa

02 / ANSYS

传热与热膨胀失配。

芯片热量如何传向散热边界，材料热膨胀失配又如何转化为变形与焊料应力？在几何、材料和约束不变的条件下，通过功率与冷却参数比较回答这些问题。

03 / ANSYS

五层FE结构，两步顺序物理分析。

Si / SAC305 / 连续Top Cu / AlN / Bottom Cu。5 W稳态热解驱动小变形线弹性静力结构分析，环境及应力自由参考均为25 °C。最终L1采用23,108节点、3,504个二次Hex20单元和四界面Bonded MPC；三点3-2-1约束去除刚体运动并定义Case A位移参照。展示模型的端子、分割铜岛与键合线不属于这套FE几何。

Si第 1 层

SAC305第 2 层

Top Cu第 3 层

AlN第 4 层

Bottom Cu第 5 层

01Si 输入 5 W
02稳态热分析
03温度场映射
04静力结构分析
05变形与焊料应力

查看最终网格

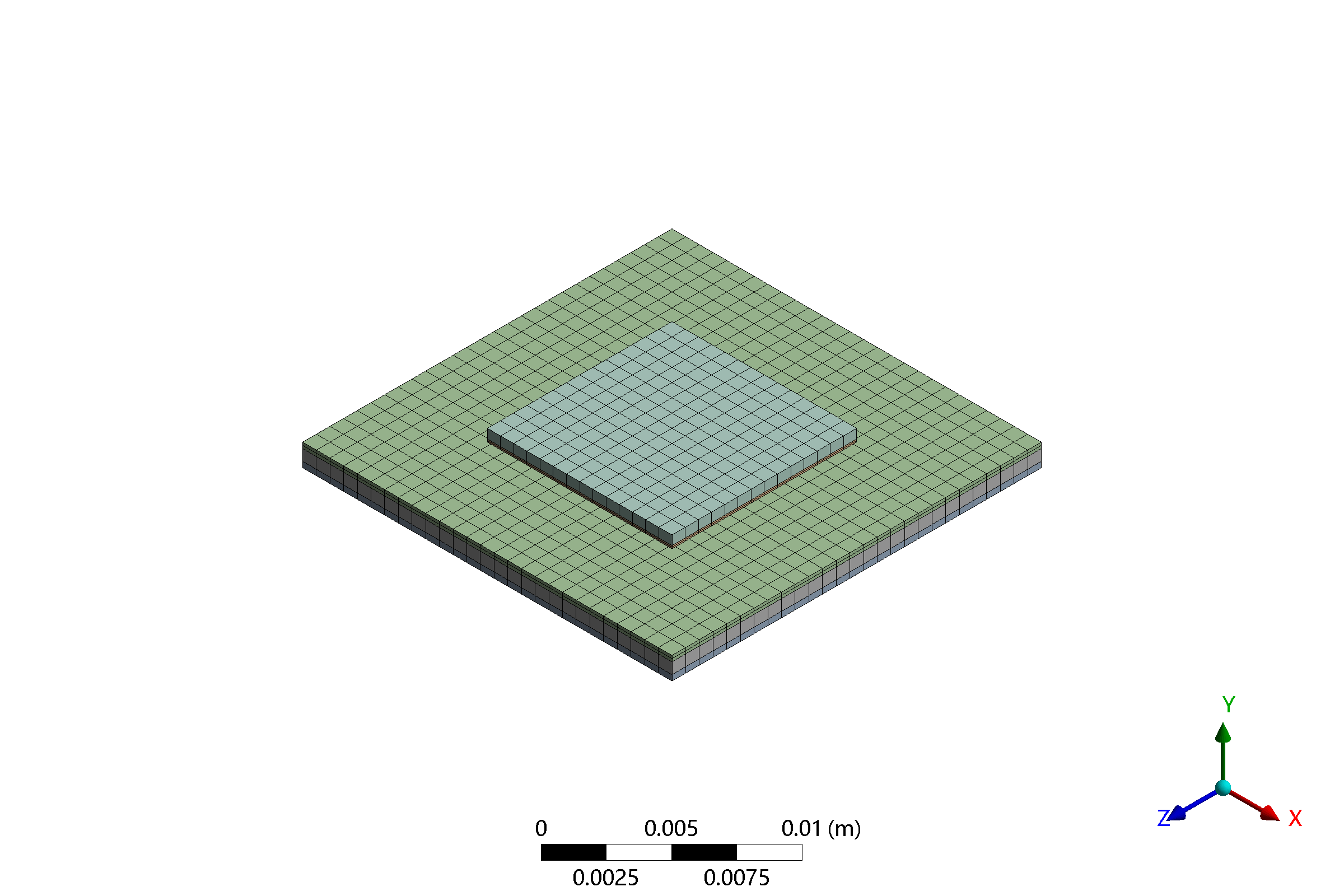

最终 L1 网格 — 23,108 节点与 3,504 个二次 Hex20 单元构成统一参数研究网格。

04 / ANSYS

保留L1正式结果，明确应力定义。

5 W / h = 1000 W/(m²·K)时：最高温度38.786 °C，最大总位移3.191 μm，SAC305局部峰值26.497 MPa，节点平均等效应力16.989 MPa。总位移不是最大翘曲量；节点平均是焊料唯一节点上的算术平均，不是体积平均。L2验证不替换L1/MPC正式基准，原生图例保留m与Pa单位。

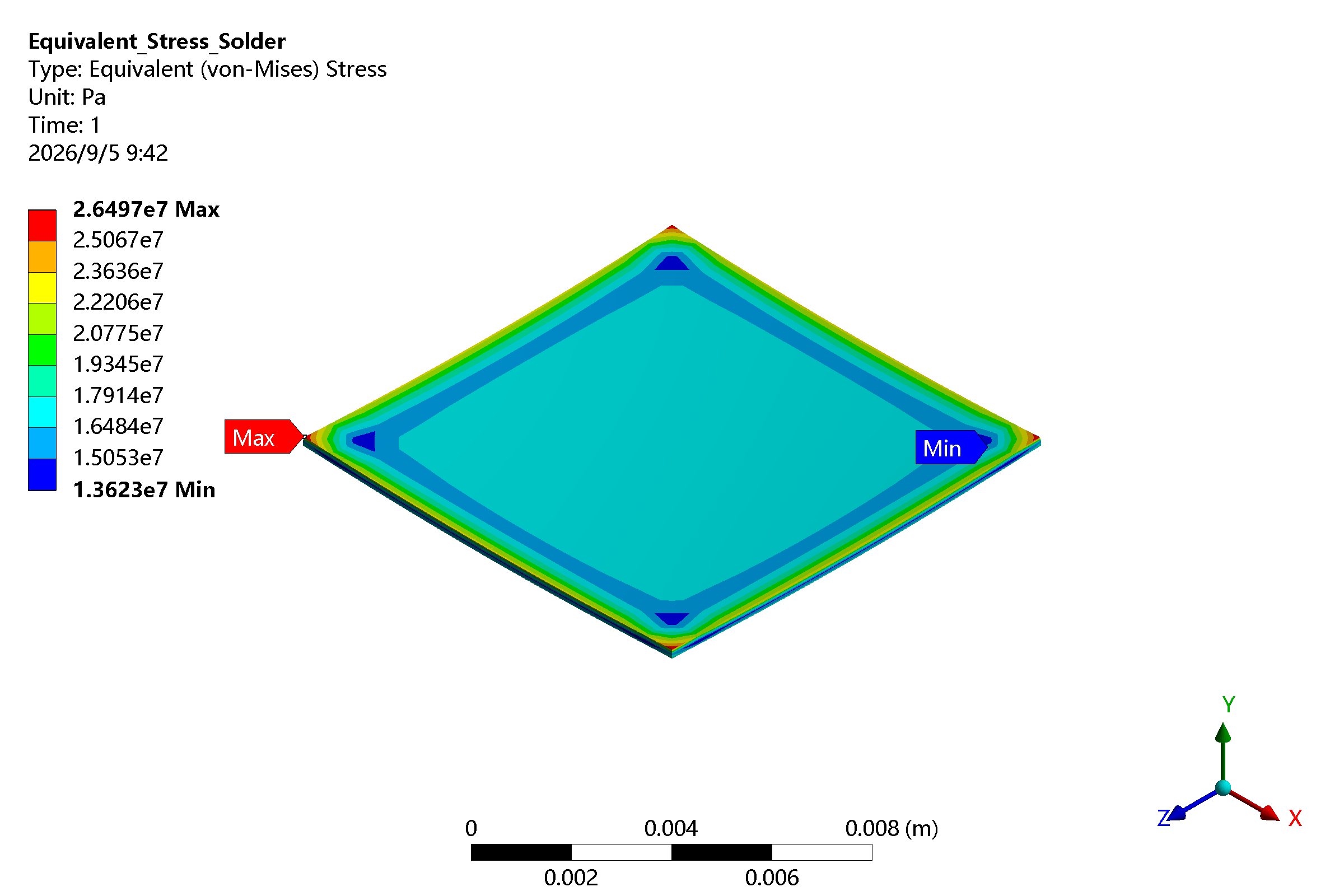

焊料应力分布 — SAC305节点平均等效应力为16.989 MPa，不是体积平均。26.497 MPa局部峰值属于L1/MPC正式基准，仍对网格/接触敏感。

查看总变形分布

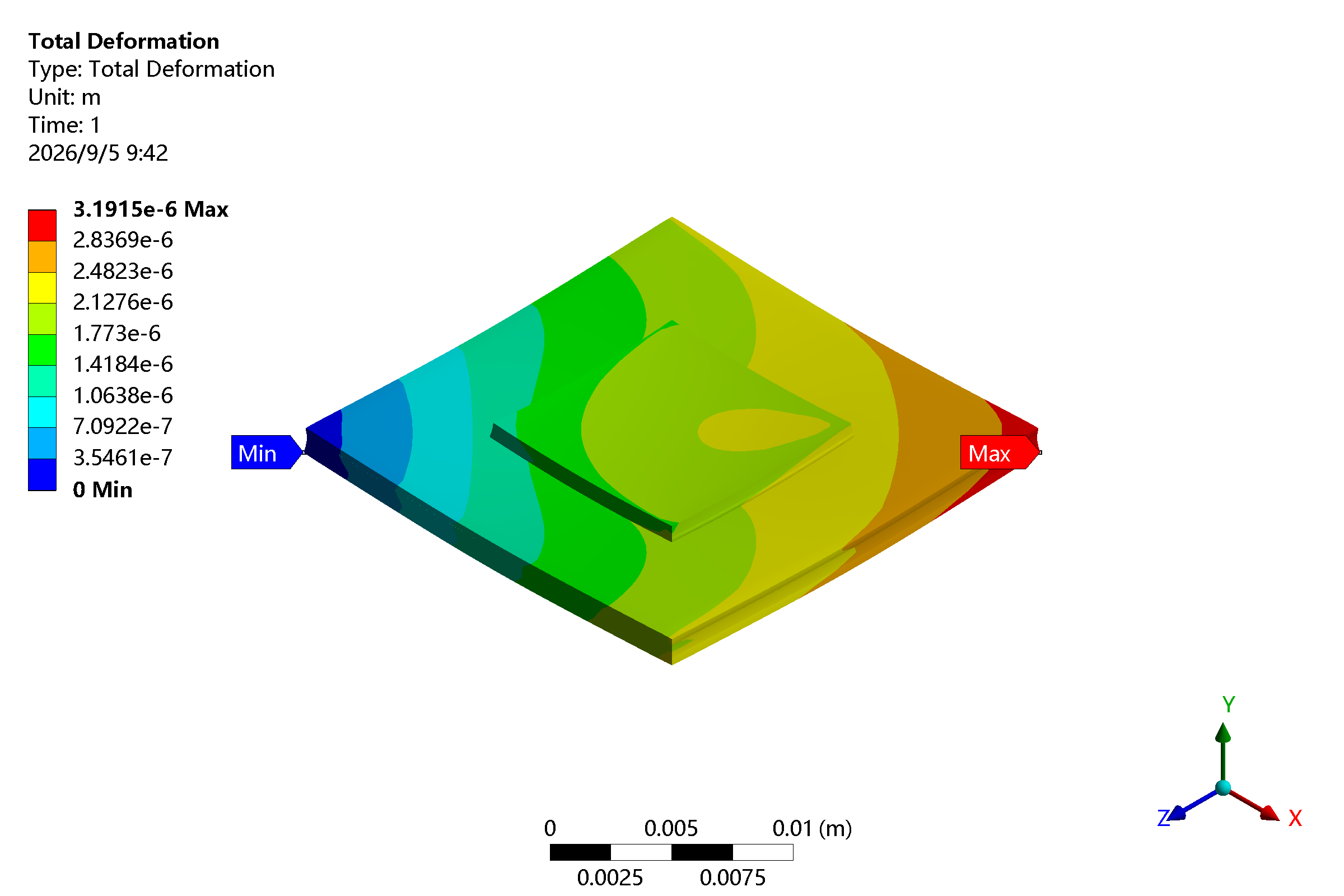

Case A参照下最大总位移为3.191 μm，不代表最大翘曲量；原生图例保留米单位。

原图 Time: 1 是稳态/静力载荷步标记，不代表一秒瞬态响应。

05 / ANSYS

数值验证与模型可信度

Phase 1/2已完成实际镜像Case A/B定位参照对照、最终全MPC的L1/L2网格比较及热平衡检查。这些证据支持理想化模型内的数值一致性，但局部角点应力尚未证明完全收敛。此处为Numerical Verification，不是Experimental Validation实物试验验证。

Phase 1/2数值验证总结 — 原始数值验证总结图：Case A/B、最终全MPC网格对照与角点限制。正式结果保留L1，L2只用于验证。

Case A/B定位检查。 改变三点定位参照后，应力结果一致。
最终L1/L2全MPC对照。 局部峰值+0.675%；节点平均等效应力−0.836%。
模型局限。 角点应力尚未证明完全收敛；数值验证不等于实物试验验证。

Numerical Verification & Model Credibility — 展开技术证据

匹配最终全MPC设置的网格对照

Case A/B均为六项独立标量约束，秩为6；焊料峰值同为26.497304 MPa，去除刚体运动后最大位移残差为1.20 × 10⁻⁸ μm。最终L1/L2包含23,108 / 59,265节点、3,504 / 10,000单元，均采用四界面Bonded MPC。

相同物理模型；L2采用自己的热解并核对温度映射。表中采用一致提取链的数值。
指标	L1	L2	变化
最高温度 / °C	38.786160	38.776649	-0.009511 °C
最大总位移 / μm	3.191468	3.177515	-0.437%
焊料局部峰值 / MPa	26.497304	26.676049	+0.675%
焊料节点平均等效应力 / MPa	16.989327	16.847271	-0.836%

正式Mechanical导出最高温度仍为38.7861595 °C；与L1 RTH提取相差约5.6 × 10⁻⁷ °C，属于存储精度差，不是新的基准。16.989 MPa是在应力分量节点平均后，对焊料唯一节点等效应力作算术平均，不是体积平均。

三点约束定义位移参照，不代表整面夹紧或真实安装。Case A/B应力分量最大差为2.5 Pa。原始最大位移依赖参照，本次镜像算例恰好接近，不能作为一般独立性判据。

固定近角采样变化−17.67%，固定角区后处理估计变化−2.14%。两级网格不足以建立误差界，也不能证明或排除奇异性；局部角点应力尚未证明完全收敛。

Numerical Verification ≠ Experimental Validation。 这些检查针对理想化数值模型，未使用实物温度、位移或应力试验。实际安装、有限界面热阻、SAC305塑性与蠕变、热循环及疲劳寿命均不在已验证范围内。

原始一页总结PDF 详细报告 · 中文详细报告 · 英文

早期接触研究 — 历史设置

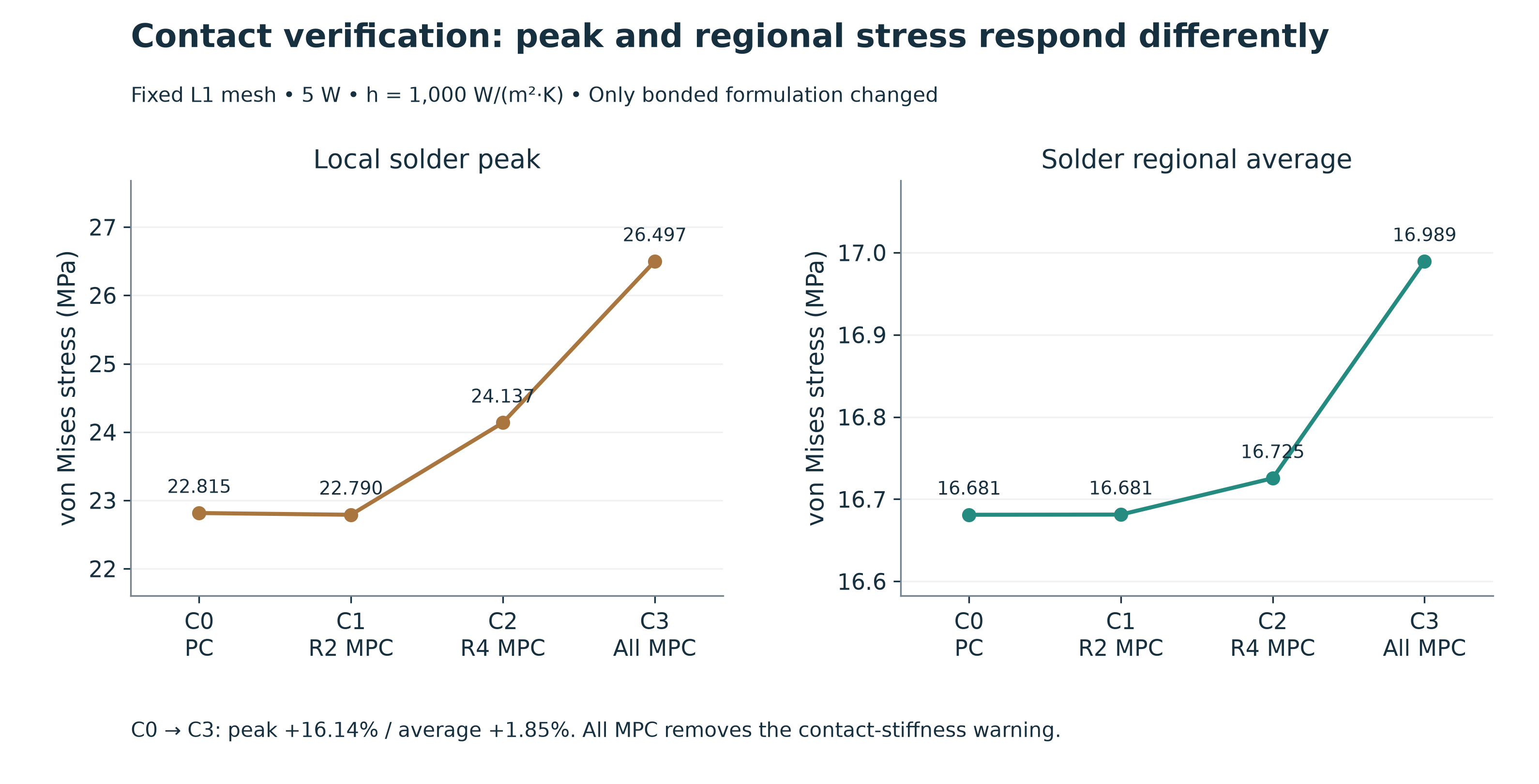

这些早期接触形式的图表保留用于追溯，不属于上方最终全MPC的L1/L2验证，不能替代其数值。

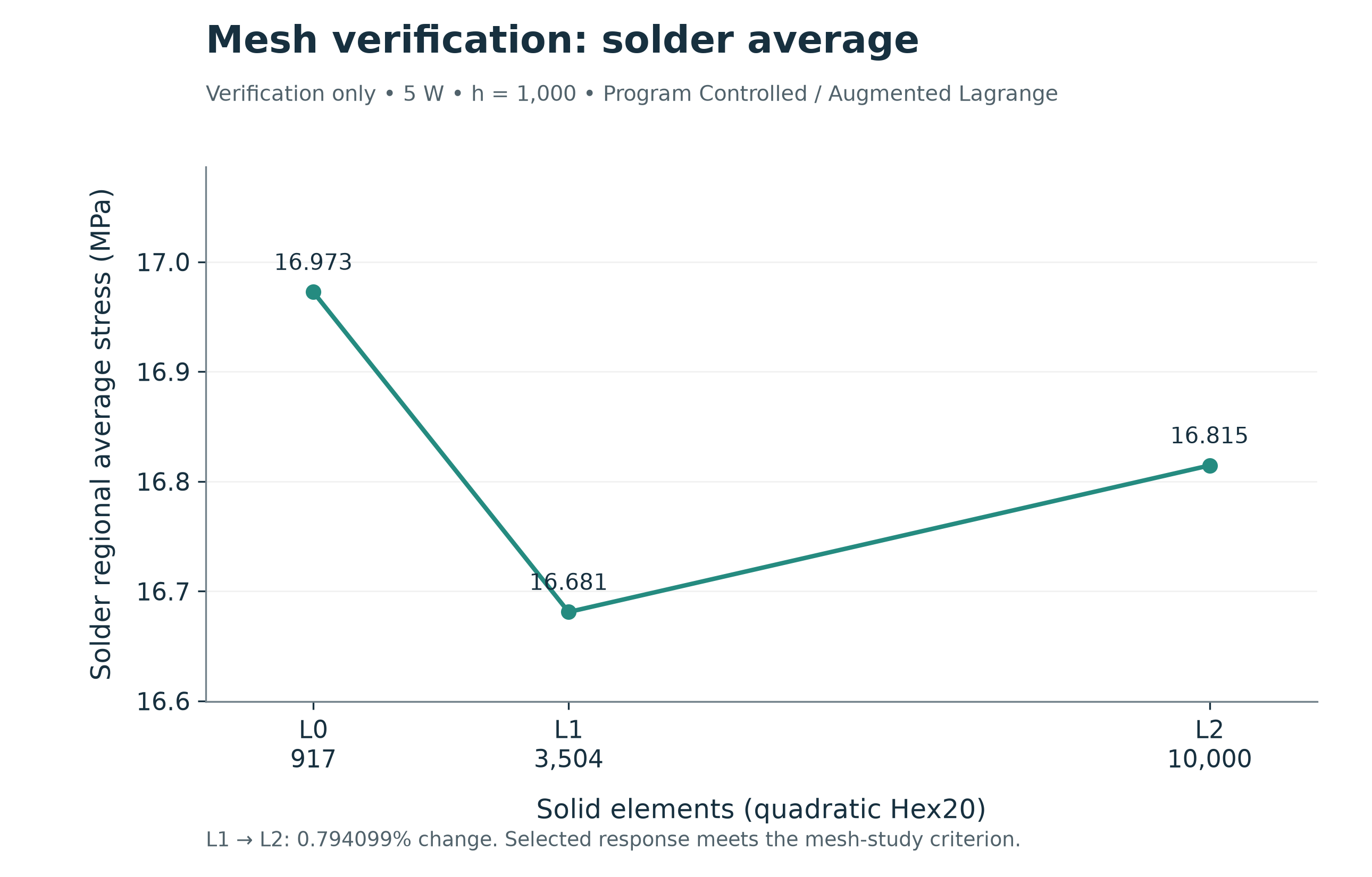

网格验证 — 原接触形式下，焊料平均应力从 L1 到 L2 变化 0.794099%。

06 / ANSYS

先校核工作流，再自动化受控比较。

Workbench Journal与Mechanical ExtAPI / IronPython串联参数注入、热求解、温度映射、结构求解与结果提取。初始5 W人工/自动数值一致性校核通过，差异接近人工记录舍入量级；最终模型另行通过回归检查。

01Journal 调度
02ExtAPI / IronPython
03顺序求解
04CSV / JSON 提取
05Python 比较

07 / ANSYS

功率增加，三项主要响应升高。

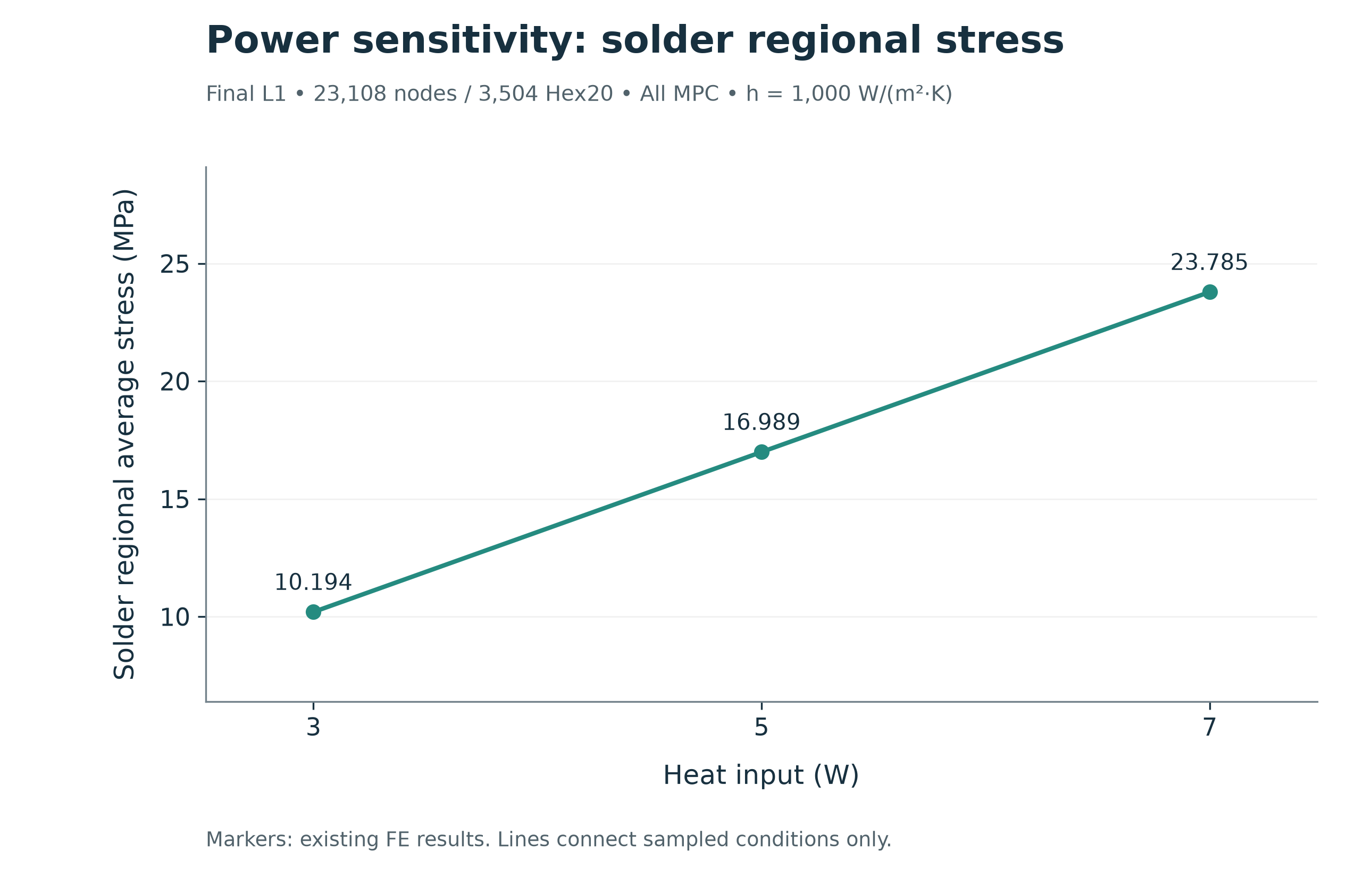

独立稳态工况为3 / 5 / 7 W，h固定为1000 W/(m²·K)。最高温度从33.27升至44.30 °C，总位移从1.91升至4.47 μm，焊料节点平均等效应力从10.19升至23.79 MPa。算例均保留L1和四界面Bonded MPC；图中连线连接已计算工况，不是瞬态时间步。

08 / ANSYS

冷却仍有效，温降收益逐步减小。

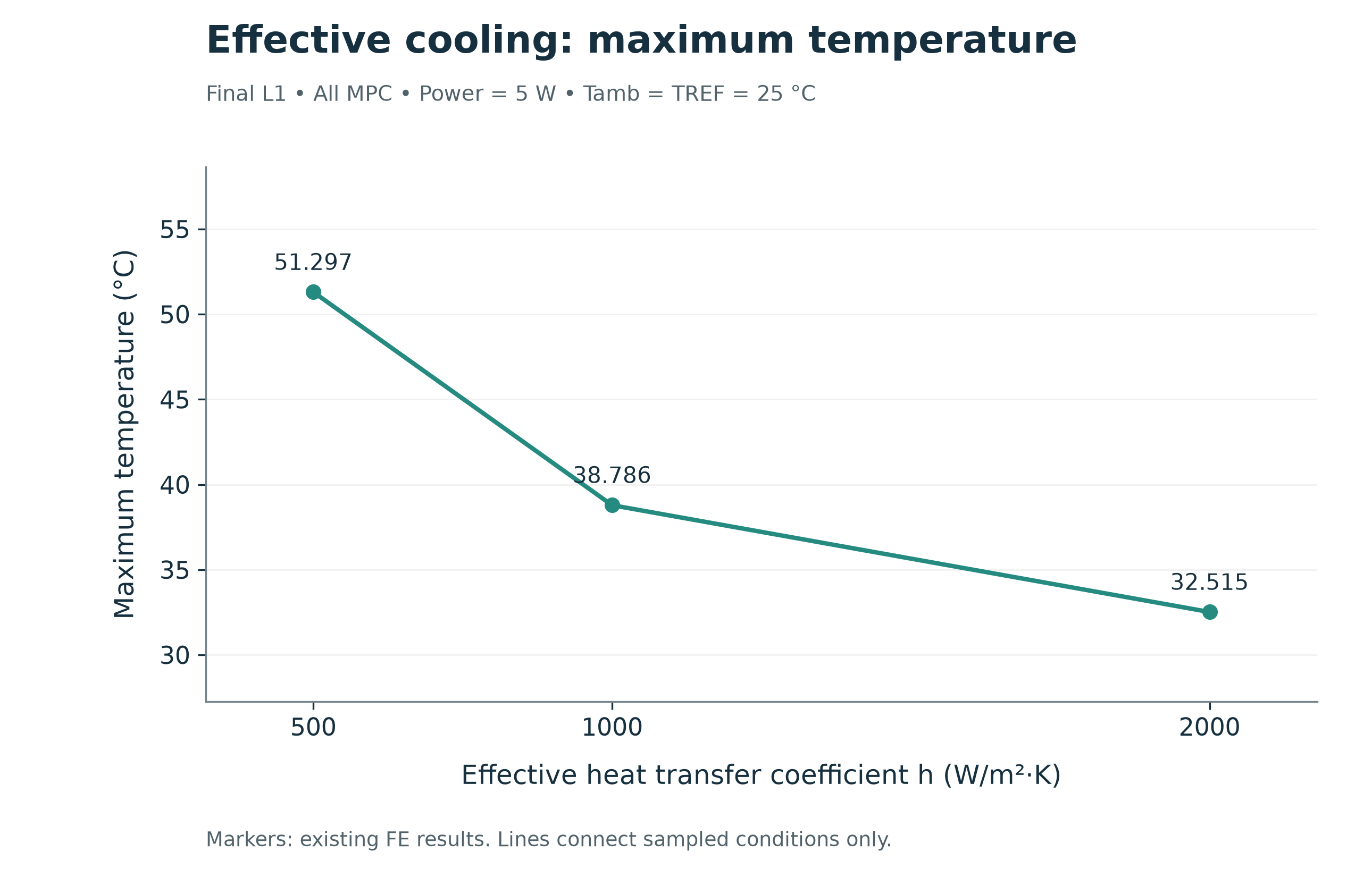

5 W独立工况采用h = 500 / 1000 / 2000 W/(m²·K)，最高温度从51.30降至32.52 °C，焊料节点平均等效应力从32.92降至9.01 MPa。Rth = (Tmax − Tamb) / Power描述建模系统，不代表实测冷却设备。

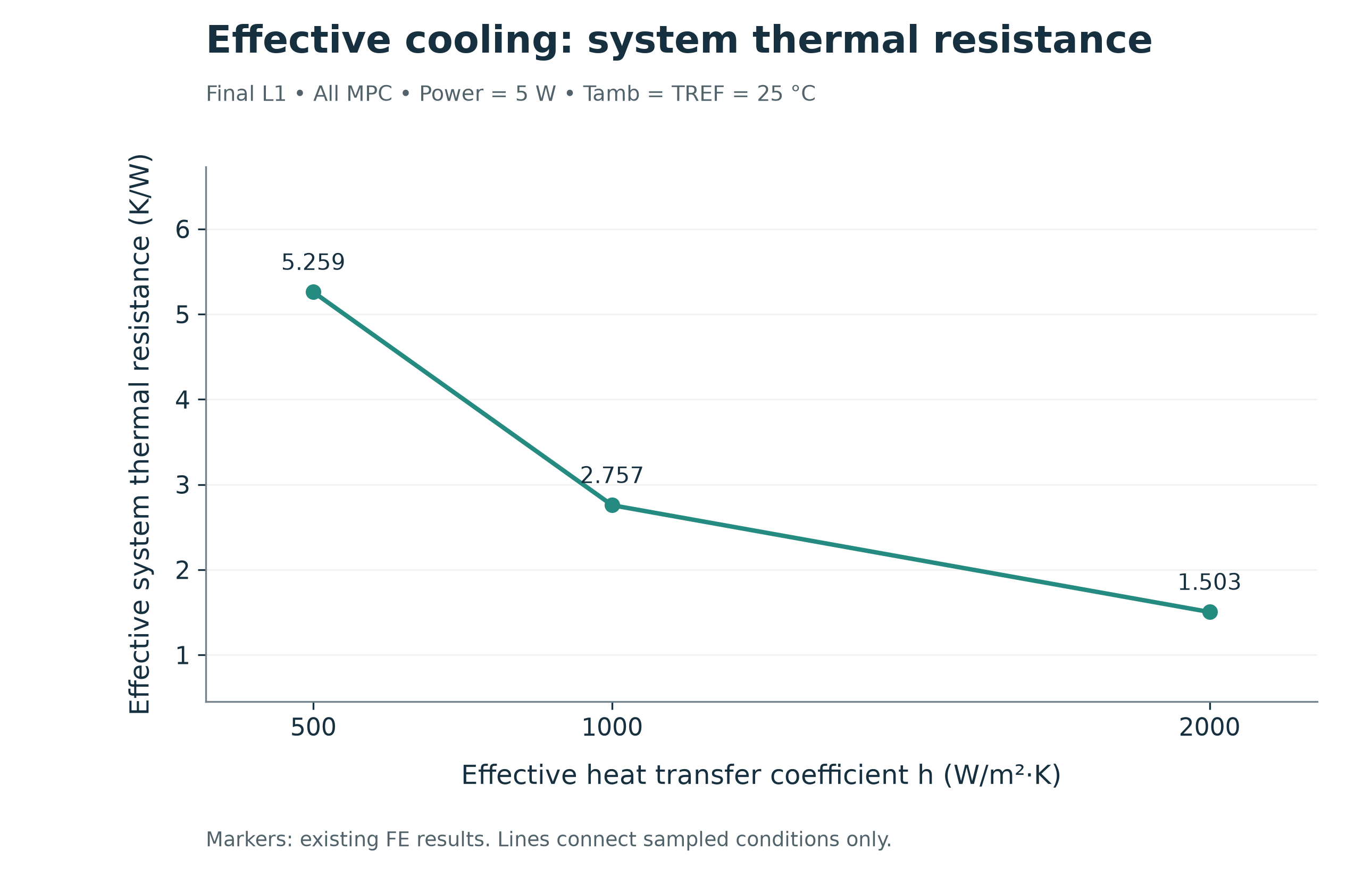

查看有效系统热阻

09 / ANSYS

比较区域应力，而非孤立峰值。

功率和有效冷却共同影响采样工况的区域响应。h 两次翻倍分别带来 12.51 与 6.27 °C 的温降。Si/Solder 界面边缘峰值仅作为数值敏感性参考，不作为绝对强度判据。

10 / ANSYS

明确边界的工程筛选模型。

当前仅为稳态、线弹性模型，未包含 SAC305 黏塑性、蠕变、热循环、Anand 行为、瞬态响应或实验标定。不建立实际疲劳寿命、失效概率或产品认证结论。过高接触刚度警告已消失；最终每个算例仍保留五个其他已知警告，求解错误为零。

返回工程作品总览

半导体封装热–力耦合分析。
